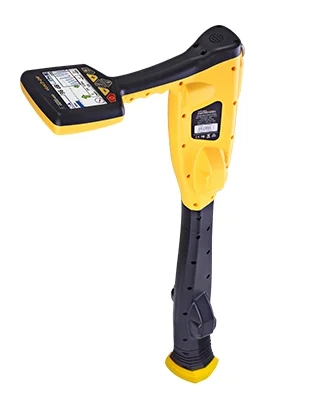

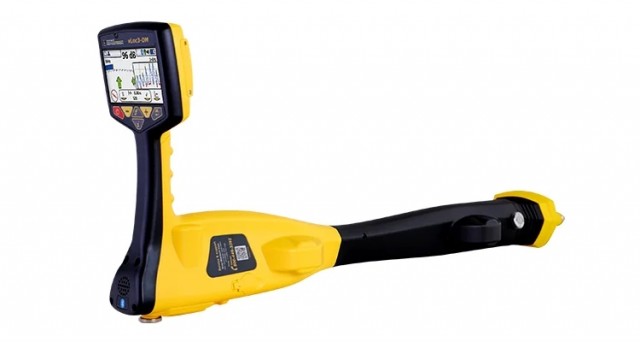

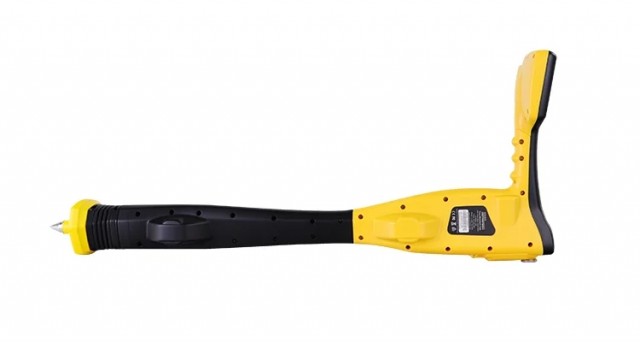

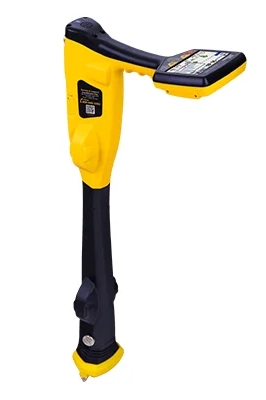

vLoc3 DM (defect mapper) for påvisning av rørledninger og lokalisering av skader.

Artikkelnr.: 1.222.01.00004

vLoc3-DM brukes til nøyaktig påvisning av rørledningstraseer og til å vurdere og lokalisere skader i det ytre isolerende belegget/coating omkring røret.

Ta kontakt via skjemaet under for pris

Forespør et pristilbud for dette produktet:

Produktinfo

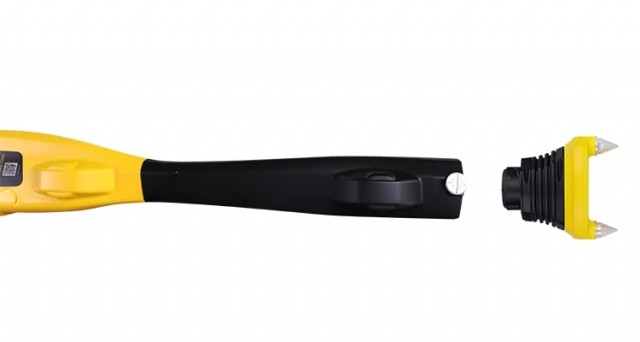

vLoc3-DM brukes til nøyaktig lokalisering av rørledninger og til å vurdere skader på rørbelegg. Systemet kan benyttes på både overførings- og distribusjonsnett. En fullstendig ACVG-måling kan utføres ved hjelp av vLoc3-DM og en tilkoblingsbar A-ramme. Displayet på vLoc3-DM er spesielt konfigurert for vurdering av rørledninger. Data kan vises grafisk i sanntid på mottakeren mens man fortsatt befinner seg på stedet. Funksjonen for sporing tilbake («walk back») markerer operatørens posisjon i grafen, slik at man kan gå tilbake til et bestemt punkt for videre undersøkelser eller en ACVG-måling med A-ramme.

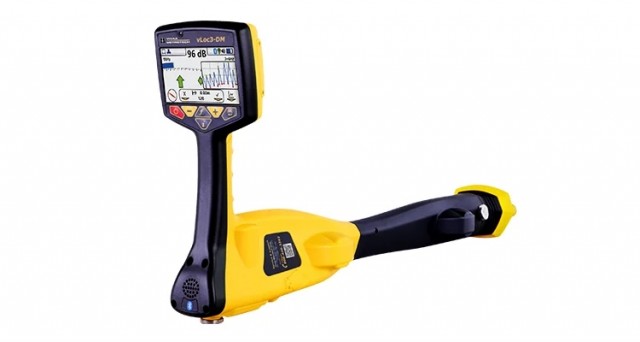

Med to sett 3D-antenner oppdages signalforvrengning enkelt og vises på det klare fargedisplayet. vLoc3-DM introduserer nye visningsmoduser for lokalisering: «Vector Locate» for helautomatisk lokalisering uten at man trenger å gå rett over røret; «Transverse Graph» som viser både toppverdi (peak) og nullpunkt (null) samtidig, noe som gir umiddelbar indikasjon på signalforvrengning; og «Plan View» som viser kabelens relative orientering uavhengig av vinkel. Brukeren kan også konfigurere visuelle varsler og vibrasjonsvarsler for situasjoner som liten dybde, overbelastning, luftledninger og kraftig svinging av mottakeren.

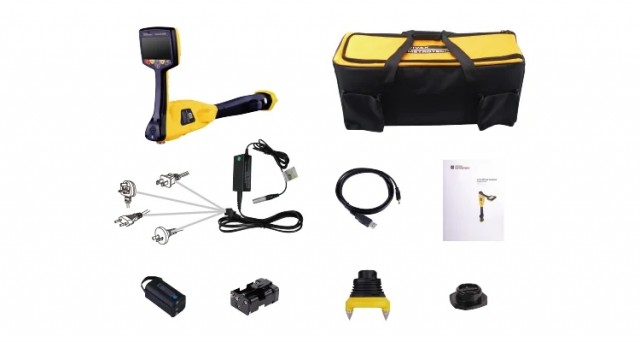

Senderen Loc-150Tx DM (150 watt) påfører vanligvis lokaliseringssignalet ved tilkobling til røret ved katodiske beskyttelsesstasjoner (CP-stasjoner) eller målepunkter. Senderen er konstruert for strømforsyning fra CP-stasjoner, strømnettet (AC) eller eksterne batterier. To kombinerte dreie- og trykkbrytere gir tilgang til valg av frekvens, utgangsnivå, menyinformasjon samt veksling mellom aktiv modus og hvilemodus (standby). Senderen leveres med kabel for direkte tilkobling, kabel for likestrømsinngang (DC) og strømkabel for vekselstrøm (AC).

vloc3-DM-mottaker med Bluetooth, GPS, frekvenser: 98 Hz til 200 kHz, passiv strøm og radio, SD-EUR 320/640 Hz, ELF 3 Hz/6 Hz/98 Hz, ELF 4 Hz/8 Hz/98 Hz, 3 Hz/6 Hz/512 Hz, 4 Hz/8 Hz/512 Hz, 4 Hz/8 Hz/640 Hz, 3 Hz/6 Hz/640 Hz, lokaliseringsmoduser: klassisk, A-ramme, samtidig modus, fremover- og bakovervisningsskjem, vektor, tverrgående plott, planvisning, sonde.
